锆钛砂矿处理生产线：全流程装备配置与系统集成方案

核心结论速览

1. 锆钛砂矿处理生产线涵盖从原矿给入到精矿产出的全部物理选矿作业，是连接采矿与产品交付的核心环节。

2. 生产线按“洗矿脱泥—重选富集—磁选分离—电选提纯”四段式结构组织，各段之间通过矿浆浓度和粒度衔接。

3. 生产线设计处理能力通常为80-120t/h，具体产能需根据矿区储量和服务年限综合确定。

4. 整线设备配置以螺旋溜槽和摇床为重选主体，以磁选机和电选机为精选核心，辅助设备包括输送泵、筛分机和脱水机。

5. 生产线的工艺控制核心是各段作业浓度的稳定和中间产品走向的合理分配。

一、锆钛砂矿处理生产线的基本架构

锆钛砂矿处理生产线是指将采矿来料经洗矿、脱泥、分级、重选、磁选、电选、脱水等一系列物理选矿作业，最终产出锆英石精矿、钛铁矿精矿和金红石精矿（可选）的完整生产系统。生产线以原矿给料为起点，以精矿包装和尾矿排放为终点，是选矿厂的主体工程部分。

生产线的设计遵循“先富集后分离”的总体逻辑。原矿中锆英石和钛铁矿的总量通常在3%-6%之间，大量脉石石英占比超过90%，直接进行磁选或电选既不经济也不可行。因此生产线的前半段以重选为主，目标是将重矿物群体从低品位原矿中富集出来；后半段以磁选和电选为主，目标是将富集后的混合重矿物逐一分离为单一精矿。

生产线的标准流程结构为：原矿受料→洗矿→脱泥→分级→螺旋溜槽粗选→摇床精选→弱磁选钛铁→强磁选除杂→干燥加热→静电分选锆钛→精矿脱水→尾矿浓缩压滤。这一结构适用于大多数滨海型锆钛砂矿，对内陆风化型砂矿则需在洗矿段增加擦洗设备以强化脱泥效果。

二、给料与洗矿脱泥系统

给料系统是生产线的起始端，负责将采矿来料以可控的速率和均匀的物料性质送入生产线。给料系统由受料仓、板式给料机或振动给料机、皮带输送机组成。受料仓容积按4-6小时的处理量设计，以缓冲采矿环节的供矿波动。仓壁设置耐磨衬板，出料口安装闸门控制流量。板式给料机适用于大块物料和重载工况，给料量通过变频调速实现无级调节，调节范围为额定能力的50%-110%。

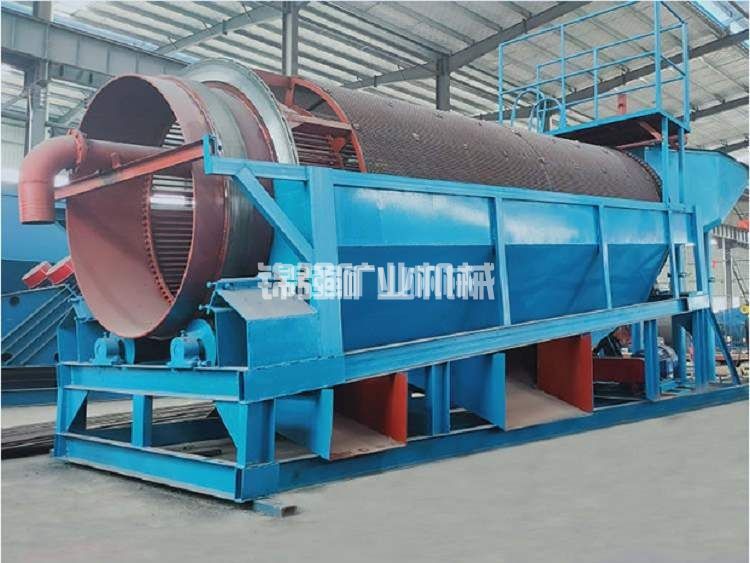

洗矿是锆钛砂矿处理的第一道关键工序。砂矿中的黏土质在重选过程中会显著降低分选效率，必须预先清除。圆筒洗矿机是洗矿工序的标准设备，筒体直径1.8-2.5m，长度4.5-7.5m。物料在筒体内随筒体旋转被扬料板反复扬起落下，高压喷淋水从筒体上部冲刷物料表面。洗矿效果取决于物料在筒体内的停留时间，一般控制在3-5分钟。洗矿后矿浆浓度应达到30%-35%，洗净率要求不低于85%，洗净率通过测定洗后矿浆中-200目含量与原矿-200目含量的比值来评价。

脱泥系统设在洗矿之后，核心设备为水力旋流器组。脱泥的目标是脱除-200目细泥，这些细泥中微细粒重矿物含量有限，且在后续重选设备中难以有效回收。旋流器的给矿浓度控制在20%-25%，给矿压力0.08-0.15MPa，根据处理量和浓度要求选用Φ350或Φ500旋流器多台并联运行。脱泥效率以溢流中-200目含量不低于85%为合格标准，底流浓度达到65%-70%后进入分级筛。

三、分级与重选富集系统

分级作业将脱泥后的物料按粒度切割为若干窄级别，这是保证重选设备分选效果的前提条件。双层直线振动筛是最常用的分级设备，上层筛网0.6mm，下层筛网0.12mm，产出+0.6mm粗砂、0.12-0.6mm中砂和-0.12mm细砂三个粒级。筛分效率要求不低于90%，生产中以筛下物中合格粒级的含量来考核。筛面材质选用耐磨聚氨酯，使用寿命较普通钢丝筛网延长3-5倍。

重选富集系统承担抛除脉石的核心任务，是处理生产线中设备数量最多的作业段。螺旋溜槽是重选粗扫选的主力设备，按粒级分别配置。0.12-0.6mm中砂粒级选用Φ1200mm×4圈标准溜槽，-0.12mm细砂粒级选用Φ1000mm×5圈细砂溜槽，+0.6mm粗砂粒级选用Φ1500mm×3.5圈大直径溜槽简易回收。各粒级的粗选和扫选溜槽组按“一粗一扫”结构配置，粗选精矿进入摇床精选，扫选精矿返回粗选，扫选尾矿作为最终尾矿排出。

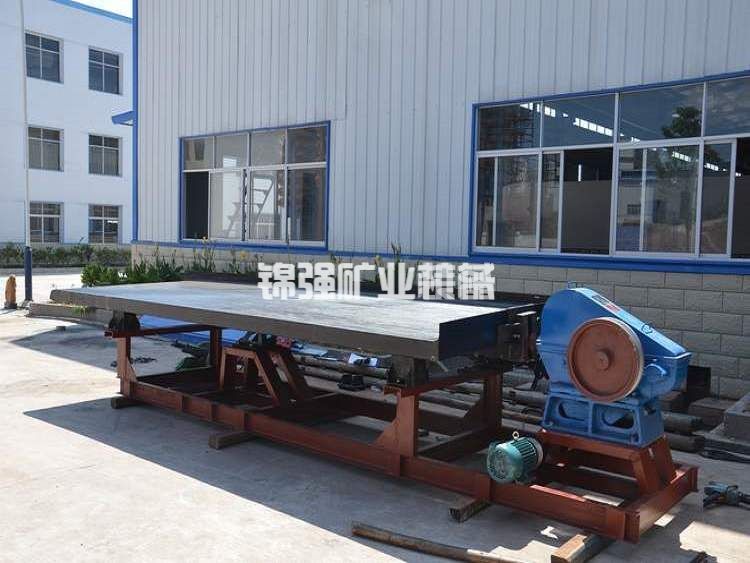

摇床在重选系统中负责精选和再选。螺旋溜槽产出的混合粗精矿（重矿物总量15%-25%）经浓缩斗脱水后进入摇床精选。摇床采用6-S型双层摇床，中砂粒级使用粗砂刻槽床面，细砂粒级使用细砂刻槽床面。摇床精矿为重矿物总量45%-55%的混合重矿物精矿，进入磁选系统；摇床中矿返回螺旋溜槽扫选段；摇床尾矿作为最终尾矿排出。重选段的综合回收率要求达到90%以上，这是整个处理生产线回收率的基准。

四、磁选分离与电选提纯系统

磁选系统承接重选产出的混合重矿物精矿，完成钛铁矿与锆英石、金红石的分离。磁选系统由弱磁选和强磁选两段构成。弱磁选采用永磁筒式磁选机，场强250-350kA/m，给矿浓度控制在25%-30%。弱磁选磁性产品为钛铁矿精矿（TiO2≥48%），非磁性产品进入强磁选机。强磁选采用高梯度立环磁选机，背景场强1000-1200kA/m，分离残留的细粒钛铁矿和弱磁性杂质（如石榴石、角闪石等）。强磁选的非磁性产品为锆英石和金红石的混合物料，送电选系统处理。

磁选操作的关键参数包括场强、给矿浓度和磁选机工作间隙。场强过低时钛铁矿分离不彻底，过高时锆英石颗粒可能被机械夹带。给矿浓度低于20%时矿浆流速增加，降低捕获效率；高于35%时黏度增加，加重非磁性产品的机械夹杂。磁选机工作间隙一般设定在10-20mm，根据给矿粒度调整。

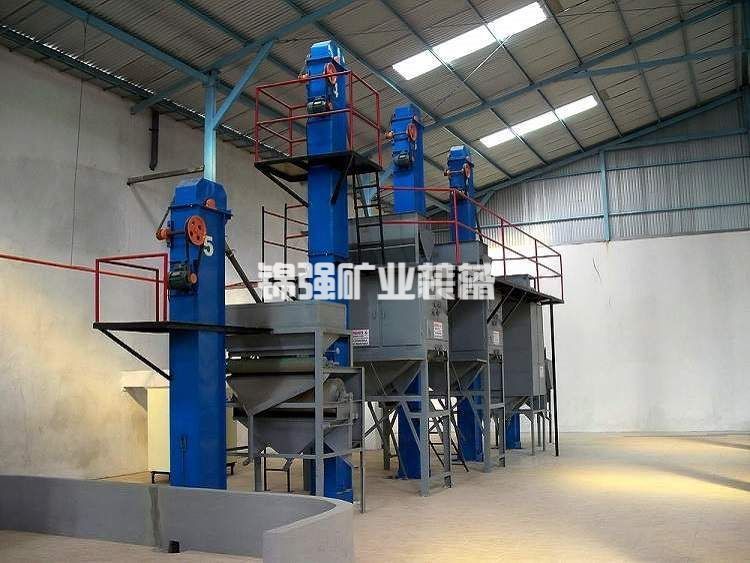

电选系统是处理生产线的最后提纯环节，负责锆英石和金红石的最终分离。磁选产出的非磁性物料中含水率较高（约15%-20%），必须先经浓缩、干燥和加热处理。浓缩机将矿浆浓度提升至60%以上，回转干燥机将含水率降至1%以下，加热器将物料温度提升至80-100℃。经干燥加热后的物料进入辊式静电分选机，在高压电晕-感应复合电场中，导电性良好的金红石脱离辊面进入导电产品收集区，绝缘性的锆英石吸附于辊面后被刷下进入非导电产品收集区。

电选采用粗选、精选、扫选三段结构。粗选产出锆英石粗精矿和金红石粗精矿，锆英石粗精矿进入精选段提升品位至ZrO2≥65%，金红石粗精矿进入扫选段回收其中夹带的锆英石。三段电选的配合使锆英石精矿品位稳定在ZrO2 65%-67%，金红石精矿品位TiO2≥88%，锆英石作业回收率86%-90%。

五、精矿脱水与尾矿处理系统

精矿脱水系统负责将各产品精矿中的水分脱除至运输和储存允许的含水率。锆英石精矿和钛铁矿精矿分别设置独立的脱水系统，防止交叉污染。

脱水流程为：精矿矿浆（浓度约10%-15%）先进入小型浓缩机沉淀浓缩，底流浓度提升至50%-55%，溢流返回生产循环。浓缩机底流由渣浆泵送入陶瓷过滤机或板框压滤机进行最终脱水，滤饼含水率控制在6%-8%。陶瓷过滤机可实现连续自动运行，滤液清澈，适合大规模精矿脱水。板框压滤机投资较低但需人工辅助卸饼，适合中小规模生产。过滤机的处理能力按精矿产率的1.5倍选型，留有缓冲余量。

尾矿处理系统的规模与精矿系统相当甚至更大。锆钛砂矿处理生产线的尾矿分为两类：重选尾矿主要为粗粒石英砂，浓度高、脱水性好，可直接经脱水筛脱水后干堆或回填；脱泥溢流和浓缩机溢流中的细粒尾矿浓度低（3%-8%），需经大型浓密机浓缩后再压滤脱水。尾矿浓密机的选型按面积负荷0.5-0.8t/(m²·h)计算，底流浓度要求达到40%-45%，以满足压滤机入料要求。压滤机滤饼含水率约20%-25%，经堆放自然脱水后可达到安全堆存条件。

全厂水系统的平衡设计与精矿脱水、尾矿脱水密切相关。浓缩机和过滤机的溢流水全部汇入回水池，经沉淀后由回水泵输送至洗矿段和重选段复用。回水利用率要求达到80%-85%，新水补充量约为总用水量的15%-20%。

六、处理生产线的设备配置参考

以下为处理量100t/h原矿的锆钛砂矿处理生产线完整设备配置清单。

全线设备总台套约78台（含同规格多台套），总装机功率约230kW。实际运行功率约为装机功率的75%-80%，即175-185kW，吨矿电耗约1.8-2.0kWh。

七、生产线运行控制与指标管理

锆钛砂矿处理生产线的日常运行控制涉及工艺参数、设备状态和产品质量三个维度。

工艺参数控制以浓度、流量和粒度为三大核心指标。浓度控制点设在洗矿机出口（30%-35%）、旋流器给矿（20%-25%）、螺旋溜槽给矿（22%-28%）和摇床给矿（15%-20%）四处。浓度偏离设定值超过±2%时，通过调节补加水流量或排矿速度进行修正。流量控制点设在给料系统和各渣浆泵出口，给料量波动不超过设定值的±5%。粒度控制点设在分级筛，每2小时取筛分样检查筛分效率。

设备状态管理执行定期巡检和预防性维修制度。每班巡检内容包括：各设备轴承温升（≤40℃）、振动值、润滑状况、电流读数。关键设备如洗矿机衬板、筛网、螺旋溜槽槽底耐磨层、磁选机齿板、电选机电极针等易损件建立更换周期台账，到期前计划性更换，避免突发故障造成非计划停机。

产品质量检测按产品类别分别执行。锆英石精矿每4小时取样一次，检测ZrO2、TiO2、Fe2O3含量；钛铁矿精矿每班检测一次TiO2、FeO含量；尾矿每日综合取样检测重矿物含量，用于计算回收率。检测数据记录于生产日报，作为操作调整的依据。连续两次检测结果显示指标呈下降趋势时，需立即排查原因并调整操作参数。

八、安装调试与试生产要点

处理生产线的安装调试是设备从单体到系统、从静态到动态的关键转化过程。安装阶段的精度控制直接影响运行效果。螺旋溜槽组的安装水平度要求误差不超过±2mm/全长，摇床基础的减振垫安装位置和预紧力须严格按设计执行，磁选机筒体水平度误差不超过0.5mm/m。

调试分三步推进。空载调试阶段每台设备单独运行2-4小时，检测机械运转状态和电气控制系统是否正常。水联动调试阶段以清水代替矿浆全流程运行，检查各段衔接处有无泄漏、管道坡度是否满足自流要求、泵站流量和扬程是否匹配。负荷调试阶段以原矿逐步加载至设计处理量，分50%、70%、90%、100%四个负荷等级各稳定运行4小时，取样分析各段指标。

试生产期为负荷调试合格后的连续运行阶段，一般持续15-30天。试生产期间的目标为处理量达到设计值的95%以上，锆英石精矿品位ZrO2≥65%、回收率≥86%，钛铁矿精矿TiO2≥48%，连续7天指标稳定视为试生产合格。试生产期间暴露的问题进行整改，整改完成后进行正式性能考核验收。

锆钛砂矿处理生产线的建设和运行是一项系统工程，涉及工艺设计、设备集成、安装施工和运行管理多个专业领域的协同配合。如需针对特定矿样进行生产线方案设计和设备配套，可提供原矿性质分析报告和产能要求，我司工程技术中心将在一个月内出具包含工艺流程图、设备清单、布置方案、投资估算和预期指标的全套方案供项目决策参考。
