锆矿砂重力+磁选+静电分选联合选矿方法：系统原理与工程实践

核心结论速览

1. 联合选矿方法以重力分选为预富集手段、磁选为钛铁分离手段、静电分选为锆钛最终分离手段，形成三级梯次分选链条。

2. 三种分选方法依据矿物密度、比磁化系数和导电性的本质差异分别发挥作用，互不干扰且互为补充。

3. 重力分选段承担最大的抛尾任务，可去除原矿中80%以上的脉石石英，大幅缩减后续磁电分选的物料量。

4. 磁选段利用钛铁矿强磁性的特点实现高效分离，是获取钛铁矿精矿产品的关键环节。

5. 静电分选段解决锆英石与金红石的最终分离问题，直接决定锆英石精矿的最终品位。

一、联合选矿方法的技术原理与适用条件

锆矿砂重力+磁选+静电分选联合选矿方法是一种基于矿物物理性质差异的纯物理分选技术体系。该方法的底层逻辑是：锆矿砂中主要矿物在密度、磁性和导电性三个维度上均存在可检测的差异，通过将三种分选手段有序组合，可以实现从低品位混合矿物到高品位单一精矿的逐步提纯。

三种分选手段的分工明确。重力分选利用石英与重矿物之间1.8-2.0的密度差，在流膜或离心力场中实现大规模抛尾。磁选利用钛铁矿与锆英石之间30-50倍的比磁化系数差异，将钛铁矿作为独立产品分离出来。静电分选利用金红石与锆英石之间4-6个数量级的电阻率差异，完成两种非磁性矿物的最终分离。这三种方法按分选精度从粗到精排序，前一环节为后一环节创造合格的给料条件，后一环节弥补前一环节的选择性不足。

联合选矿方法的适用条件为：原矿中重矿物总量在2%-8%之间，其中有价矿物以锆英石、钛铁矿、金红石为主，脉石以石英为主。重矿物总量过高（>10%）时重力分选段的负荷偏大，过低（<1.5%）则回收率经济性变差。原矿中黏土矿物含量以不超过20%为宜，过高需在重力分选前强化洗矿脱泥。

二、重力分选段的作业配置与参数控制

重力分选在联合方法中承担双重任务：一是大量抛除石英脉石，二是将多种重矿物富集为混合精矿。重力分选段不追求单一矿物的高品位，而是追求重矿物群体的整体回收率。

螺旋溜槽是重力分选段的主体设备，按“一粗一扫”结构配置。粗选螺旋溜槽以回收率为优先目标，截取位置适当放宽，确保大部分重矿物进入粗精矿。扫选螺旋溜槽处理粗选尾矿，回收逃逸的重矿物颗粒，其精矿返回粗选给矿构成闭路循环。粗选和扫选溜槽在给矿浓度和截取位置上采取差异化操作——粗选溜槽给矿浓度控制在24%-28%，截取器径向位置设在距内缘约40%槽宽处；扫选溜槽浓度稍低（22%-26%），截取位置收窄至距内缘约30%槽宽处，以提高扫选精矿品位。

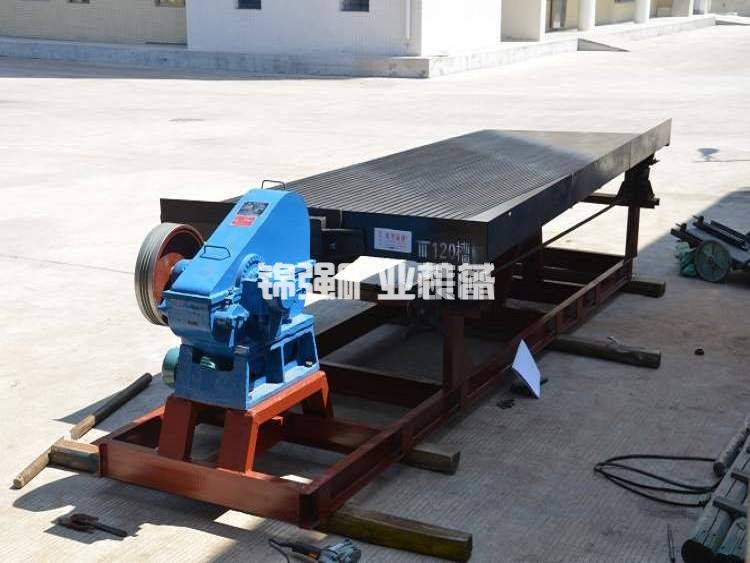

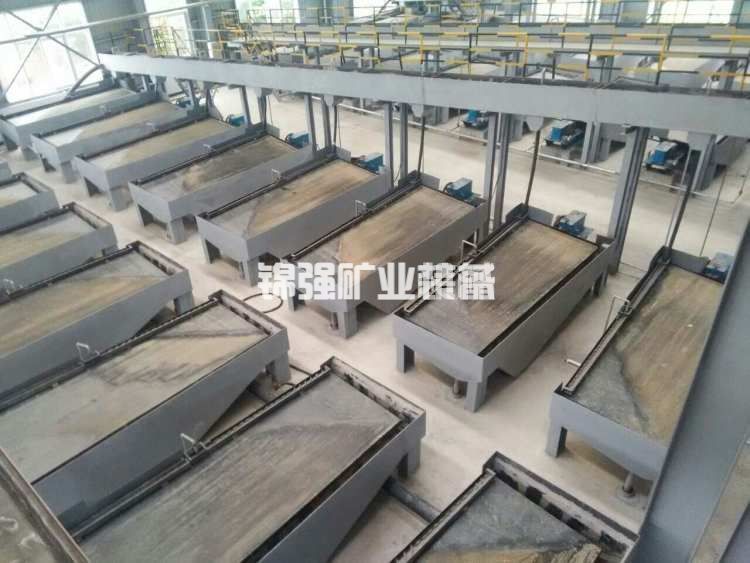

摇床在重力分选段中负责精选和再选两个功能。精选摇床处理螺旋溜槽粗精矿，产出混合重矿物精矿（重矿物总量45%-55%）和摇床尾矿。摇床尾矿返回螺旋溜槽扫选给矿。再选摇床处理螺旋溜槽扫选的中矿产品，回收其中因粒度异常或浓度波动而跑入中矿的重矿物。摇床的操作参数与处理物料的粒度匹配——中砂粒级冲次95-105次/分钟、冲程12-14mm，细砂粒级冲次110-120次/分钟、冲程8-10mm。

重力分选段的回收率目标设定为不低于90%。若低于此值，磁选和电选段即便达到95%的作业回收率，总回收率也只能达到85.5%，经济性受损。操作调整以尾矿中重矿物含量为反馈信号，当尾矿中重矿物总量超过0.5%时，需检查螺旋溜槽截取器位置是否过紧或给矿浓度是否偏离最佳区间。

三、磁选段的场强选择与作业衔接

磁选段的给料为重力分选产出的混合重矿物精矿，主要成分为锆英石（30%-50%）、钛铁矿（20%-40%）、金红石（5%-15%）以及少量脉石和独居石。磁选段的任务是将钛铁矿从混合物料中分离出来，同时为后续电选提供不含磁性矿物的纯净给料。

磁选段采用弱磁选+强磁选两段作业。弱磁选段选用永磁筒式磁选机，磁场强度200-350kA/m。在这一场强下，强磁性的钛铁矿被有效吸附，非磁性的锆英石和金红石顺利通过。弱磁选磁性产品中钛铁矿品位TiO2≥48%，可直接作为钛铁矿精矿销售。弱磁选尾矿中钛铁矿含量需控制在3%以下，若超标则需排查磁选机场强是否衰减或给矿浓度是否合适。

强磁选段选用高梯度立环磁选机，背景磁场强度提升至1000-1200kA/m。弱磁选尾矿中残留的细粒钛铁矿（-0.074mm粒级在弱磁选机中的捕获效率较低）和弱磁性矿物（独居石、石榴石等）在强磁场作用下被分离出来。强磁选磁性产品通常返回弱磁选给矿或作为中矿产品，非磁性产品为纯净的锆英石+金红石混合物，送静电分选段处理。

磁选段的操作参数配置需注意两点。第一，弱磁选和强磁选之间需设置脱水斗，将弱磁选尾矿浓度从15%-20%提升至25%-30%，以满足强磁选机的最佳给矿浓度要求。脱水斗溢流返回重选段循环，避免细粒重矿物的流失。第二，强磁选机的齿板间隙需与给矿粒度匹配，给矿中+0.2mm粗粒比例超过5%时，齿板间隙应相应增大至1.5-2.0mm，以防止粗粒堵塞间隙和降低有效场强。

四、静电分选段的干燥预处理与电场分离

静电分选段的给料为磁选非磁性产品，其主要矿物为锆英石和金红石。两者在导电性上的本质差异是静电分选的物理基础，但这一差异在实际操作中受到矿物表面状态的显著影响。干燥预处理是静电分选能否成功的关键前置工序。

预处理流程包括浓缩、干燥和加热三个步骤。磁选非磁性产品以矿浆形式产出（浓度15%-20%），首先进入小型浓缩机脱水，底流浓度提升至60%-65%。浓缩底流给入回转干燥机，以热风或燃煤热风炉为热源，将物料含水率从15%左右降至1%以下。干燥机出料进入电加热器或保温料仓，将物料温度提升至80-100℃并保持恒温。加热的目的是消除矿物表面的吸附水膜和有机污染物，使锆英石和金红石恢复其本征的导电性差异。

静电分选机采用辊式电晕-感应复合电场结构。干燥加热后的物料以均匀薄层（厚度不超过2mm）给入接地旋转辊筒表面，随辊筒进入高压电场区。电晕电极产生的离子流轰击矿物表面，导电性良好的金红石迅速将表面电荷导入接地辊筒而放电，在离心力作用下脱离辊面落入导体产品收集区。绝缘性的锆英石表面电荷无法释放，被电场力吸附于辊面，随辊筒旋转至后部由刷辊强制剥离落入非导体产品区。

静电分选采用三段结构：粗选、精选和扫选。粗选以高处理量为目标，产出锆英石粗精矿和金红石粗精矿。精选对锆英石粗精矿进行提纯，去除残留的金红石颗粒，使锆英石品位达到ZrO2≥65%。扫选对金红石粗精矿进行处理，回收夹带的锆英石，扫选精矿返回粗选。三段电选的配合使锆英石作业回收率达到86%-90%，金红石回收率达到75%-80%。

五、三种分选方法的衔接设计与水量平衡

联合选矿方法的成功不仅取决于各段自身的分选效率，更取决于三段之间的顺畅衔接。衔接设计涉及物料浓度、粒度和流量的匹配。

浓度衔接方面，重力分选段的给矿浓度为22%-28%，产出精矿浓度约30%-35%，直接给入磁选段前需稀释至25%-30%。磁选段弱磁选尾矿浓度为15%-20%，进入强磁选机前需经脱水斗提升至25%-30%。强磁选非磁性产品以矿浆形式排出，浓度约20%-25%，进入电选段前需经浓缩机大幅脱水至60%以上。各衔接点的浓度转换通过浓缩斗、稀释水管和渣浆泵协同实现，浓缩斗的底流排放和溢流返回构成局部水量循环。

粒度衔接方面，各分选段对给矿粒度均有要求。重力分选段的螺旋溜槽要求给矿粒度上限2mm，通过前端的隔渣筛和分级筛保证。磁选段要求给矿粒度上限0.6mm，强磁选齿板对粗粒更敏感，通常在磁选前增设一道检查筛。静电分选段要求给矿粒度相对集中，+0.4mm和-0.074mm粒级含量均不宜超过10%，对于粒度组成过宽的物料，建议在电选前增加0.1mm分级筛分选处理。

流量衔接通过中间缓冲池和给料调节装置实现。重力分选段产出混合精矿的流量波动通常不超过±10%，但对磁选段来说，流量波动意味着给矿浓度和矿浆流速的变化，直接影响磁选捕获效率。在磁选给矿箱前设置恒压稳压箱，通过溢流堰保持液面恒定，确保磁选机给矿流量稳定在设定值的±3%以内。静电分选的给料量波动对分选效果影响更大，在电选机进料口设置振动给料器和光电检测装置，实时监测给料厚度并自动调节给料速度。

六、联合方法与单一方法的对比分析

以下从处理效果和运行成本两个维度，将重力+磁选+静电分选联合方法与单一方法进行对比。

单一重力多段精选的流程最短、投资最低，但只能产出混合重矿物精矿，无法将锆英石与钛铁矿和金红石分离，产品附加值有限。单一磁选+电选方案省去了重力抛尾环节，全部物料进入磁电设备，设备规格和数量成倍增加，单位处理成本显著升高，且在含泥量较高的原矿条件下磁选机堵塞问题严重。联合方法在三者中实现了资源利用率、产品价值和运行经济性的最优平衡。

七、联合方法的操作控制要点

联合方法的运行效果取决于各分选段参数的精细控制，以下为各段的核心控制要点。

重力分选段的控制核心是给矿浓度和截取位置。浓度波动超过±2%时，螺旋溜槽的流膜厚度和流速发生变化，重矿物运动轨迹偏移。措施是在给矿箱前设置浓度检测和自动补水调节系统，保持浓度恒定。截取位置的调整以精矿品位和尾矿带矿量的平衡为目标，每2小时观察一次各溜槽精矿带的宽度和颜色，发现异常时微调截取器。

磁选段的控制核心是场强稳定性和磁选机间隙清洁度。永磁磁选机的场强可能因磁块退磁而衰减，需每半年用高斯计检测一次。高梯度磁选机的齿板间隙容易被磁铁矿细粒堵塞，每周需停机清理一次齿板，清除沉积的磁性物质。给矿浓度的稳定性同样重要，磁选机给矿浓度每变化1个百分点，磁性产品的品位波动约0.5个百分点。

静电分选段的控制核心是物料温度、电压和辊筒转速的三参数协同。物料出料温度应保持在85-100℃，温度过低分离效果恶化。工作电压在20-35kV范围内根据给矿中金红石含量动态调整，金红石含量高时适当提高电压。辊筒转速在120-180转/分钟之间调节，转速越快处理量越大但分选精度下降，转速越慢分选精度提高但处理量受限。三个参数之间存在交互影响，调整时应先固定两个参数，单独调节第三个，观察精矿品质变化后再进行下一步优化。

八、联合方法的技术经济评价与应用前景

重力+磁选+静电分选联合选矿方法是当前锆矿砂处理领域技术最成熟、应用最广泛的工艺路线。其技术优势体现在三个方面。第一，物理分选无需化学药剂，无废水排放和药剂残留问题，满足日益严格的环保要求。第二，三种分选方法的组合具有高度的流程适应性，当原矿品位或矿物组成发生波动时，各段参数可在一定范围内调整以维持最终指标的稳定。第三，分段作业便于故障排查和质量管控，哪一段指标异常即可针对该段进行调整，不影响全线停运。

从经济性角度分析，联合方法的投资回收期通常在1年以内，主要得益于产品多元化和高附加值。以年处理60万吨原矿、原矿含锆英石2.0%和钛铁矿1.5%为例，联合方法可产出锆英石精矿约10500吨、钛铁矿精矿约7650吨、金红石精矿约800吨（视金红石含量），三种产品年产值合计约1.0-1.1亿元。扣除年运行成本和折旧后，税前利润约9000万元，经济回报显著。

联合方法的应用前景展望。随着滨海优质锆钛资源的逐渐枯竭，低品位、细粒嵌布和复杂共生的难选资源将成为未来的主要原料来源。联合方法在处理低品位矿石时具有良好的适应性，且各分选段均具备进一步优化提升的空间。精细化分级技术的引入可进一步提高重力分选的效率，新型高梯度磁选机的应用可改善微细粒钛铁矿的回收，脉冲电选技术的发展有望提升细粒锆英石的分离精度。这些技术进步将推动联合选矿方法在更广泛的矿石类型和更严格的指标要求下持续发挥作用。

如需对特定矿样进行重力+磁选+静电分选联合方法的工艺验证和方案设计，可将原矿性质资料（含矿物组成、品位、粒度分析、重矿物总量）提供给我司技术中心，我们将通过实验室小试和中试验证确定最佳工艺参数，并出具包含设备清单、工艺流程图和预期指标的定制化方案。
