铬矿选矿球磨机与分级机匹配方案

球磨机与分级机的匹配关系直接决定铬矿选矿厂的磨矿效率和选别指标。磨不细则有用矿物无法解离，过磨则产生大量细泥干扰后续重选和磁选作业，且增加不必要的能耗。球磨机和分级机之间的负荷平衡、溢流细度控制和循环比调节，是磨矿分级工段最核心的操作课题。铬铁矿密度大、硬度中等偏高，这种特性对球磨机与分级机的匹配提出了区别于其他矿种的特定要求。本文从铬矿磨矿分级的实际工况出发，梳理设备选型匹配、参数配合和常见运行问题的应对策略。

磨矿分级回路的基本构成

铬矿选矿厂最常见的磨矿分级回路是球磨机与螺旋分级机或旋流器构成的闭路系统。球磨机将破碎后的矿石磨至目标细度，分级机将磨矿产品按粒度分为粗粒和细粒两股，粗粒返回球磨机再磨，细粒作为合格产品进入后续选别作业。

闭路磨矿的核心优势在于控制过磨。没有分级机回路的开路磨矿，合格粒级的产品在磨机内继续受到研磨，造成细泥产率大幅上升，同时磨机单位产能显著下降。分级效率的高低直接影响磨机产能和磨矿细度的稳定性。铬铁矿重选和磁选作业的最佳给料粒度通常在零点一至零点五毫米之间，因此磨矿分级的目标是将产品粒度控制在零点一至零点五毫米范围，同时尽量减少负零点零三七毫米细泥的产生。

球磨机选型与铬矿特性的匹配

铬铁矿的莫氏硬度在五点五至七点五之间，属于中等偏高硬度。这一硬度范围内的矿石，球磨机选型时重点考虑三个因素：磨矿功指数、给料粒度和目标磨矿细度。

铬铁矿的邦德功指数一般在十四至二十千瓦时每短吨之间，比普通有色金属矿石高出约百分之二十。这意味着在同样的给料粒度和目标细度下，处理铬铁矿所需磨矿功率更高。以处理量五十吨每小时的磨矿回路为例，给料粒度P80为十毫米，目标磨矿细度为负二百目占百分之六十五，功指数按照十八千瓦时每短吨估算，所需磨机装机功率约为六百至七百千瓦。

球磨机的型号选择以溢流型球磨机为主，格子型球磨机用于一段粗磨。铬矿选矿实践中，一段磨矿一般采用格子型球磨机配螺旋分级机，二段磨矿采用溢流型球磨机配旋流器。磨机长径比通常在一至一点五之间，细磨可适当加大长径比。

钢球装载量和级配对磨矿效果至关重要。铬铁矿硬度高，宜采用较高充填率，一般控制在百分之四十至四十五。钢球级配以大球为主，如直径一百、八十、六十毫米按三比四比三比例配比，可根据磨机排料粒度调整大小球比例。

分级设备选型与匹配原则

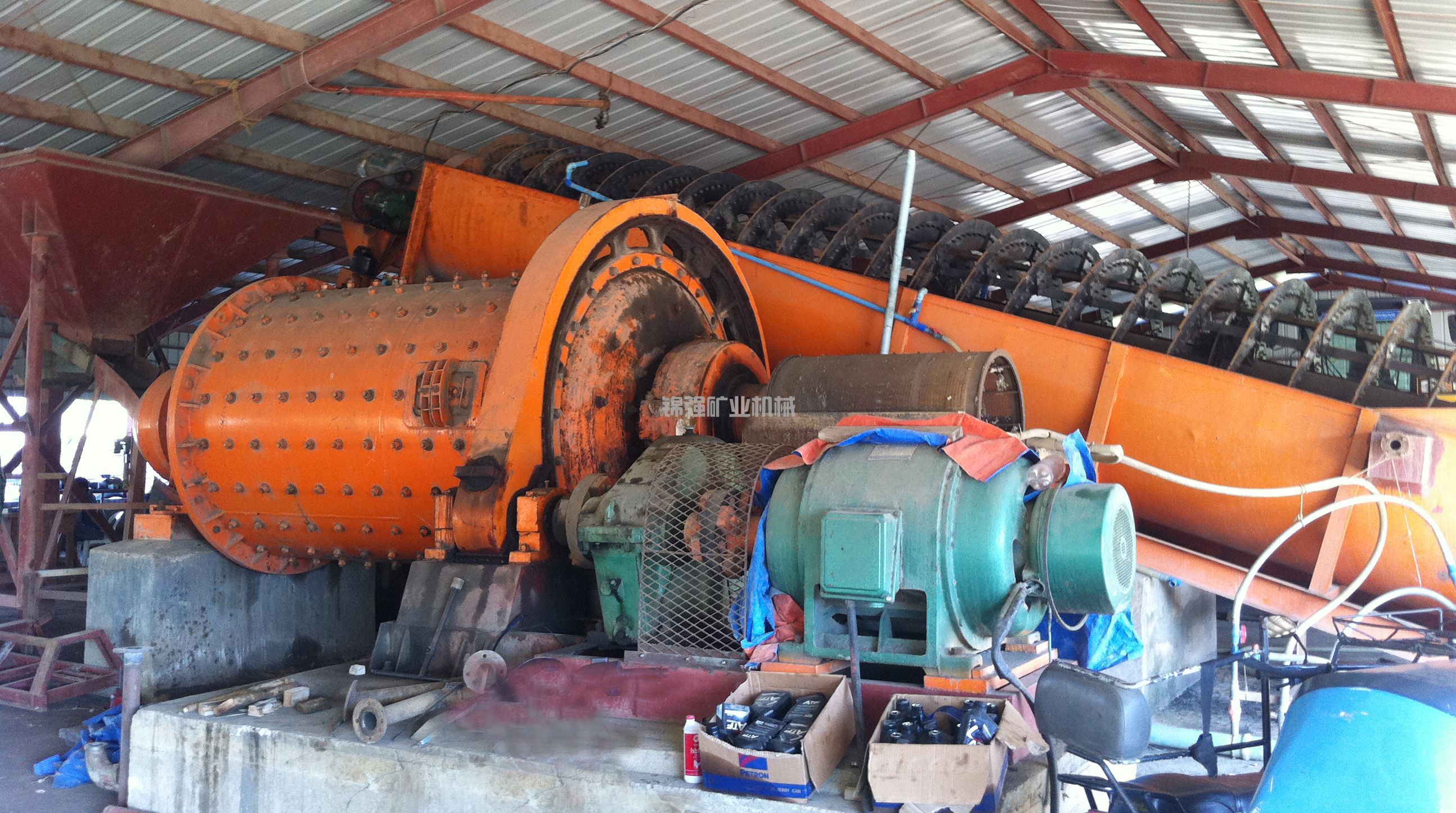

螺旋分级机与球磨机的匹配方案成熟可靠，适合粗磨段和水分较高的工况。铬矿一段磨矿闭路分级通常选用高堰式螺旋分级机。选型依据主要包括返砂量和溢流细度。

螺旋分级机返砂量通常为球磨机新给料量的二至四倍，即循环负荷百分之二百至四百。螺旋分级机直径确定时需返砂量满足设计值。溢流细度通过调节溢流堰高度来实现，堰越高溢流越细，但分级效率下降。螺旋分级机分级效率较低，通常百分之四十至六十，因此返砂中常含有大量合格粒级，造成球磨机过磨。

旋流器在细磨段优势明显。二段磨矿或细磨回路，旋流器与溢流型球磨机匹配效果更好。旋流器分级效率可达百分之七十至九十，返砂中合格粒级含量比螺旋分级机低约十至二十个百分点。

旋流器选型的关键参数包括给矿压力、给矿口直径、溢流管直径和沉砂嘴直径。给矿压力通常控制在零点零五至零点一五兆帕，压力越高分级粒度越细。溢流管直径通常取给矿口直径的零点三五至零点五倍，沉砂嘴直径取溢流管直径的零点六至零点八倍。处理细粒铬铁矿时，可采用小直径旋流器提高分级精度。

给料粒度与目标细度的匹配关系

球磨机与分级机的匹配不能只看设备本身，必须结合给料粒度和目标细度。破碎段提供的给料粒度P80每降低一毫米，球磨机单位能耗可降低约百分之三至五。因此强化破碎作业、降低入磨粒度是提高磨矿分级系统效率的基础。

铬矿磨矿的目标细度取决于后续选别工艺的要求。重选作业的最佳粒度范围零点一至零点五毫米，要求磨矿细度负零点五毫米占百分之九十以上。磁选作业对粒度的要求相对宽松，零点一至一毫米均可有效回收。重选与磁选联合流程，磨矿细度通常控制在负零点五毫米占百分之八十至八十五。

分级设备的溢流细度设定应略低于目标细度，因为分级效率不可能达到百分之百，溢流中总会有少量粗粒。一般将溢流细度设定为目标细度的百分之九十至九十五，配合后续筛选作业的脱泥环节来保证最终产品细度。

循环负荷的控制与优化

循环负荷是闭路磨矿中分级机返砂量与新给料量的比值，是衡量磨矿分级系统运行状态的关键指标。铬矿选矿实践表明，合理的循环负荷范围在百分之二百至四百之间。

循环负荷过低时，磨机内的物料通过量不足，磨机有效功率未能充分利用，磨矿效率下降，同时分级机的溢流细度偏粗。循环负荷过高时，返砂量太大，磨机给料中细粒级比例增加，产生缓冲作用，同样降低磨矿效率，还可能导致分级机出现压槽或返砂口堵塞。

循环负荷的调节主要通过改变分级机操作参数实现。采用螺旋分级机时，调节溢流堰高度可改变溢流细度和循环负荷；采用旋流器时，调节给矿浓度、给矿压力和沉砂嘴直径可改变分级粒度和循环负荷。操作中应将循环负荷控制在设计范围内并保持稳定，避免频繁大幅波动。

分级效率及其对磨矿的影响

分级效率是衡量分级机将合格粒级分离出来的能力。相同分级粒度下，分级效率越高，返砂中合格粒级含量越低，球磨机过磨程度越小，磨机单位产量越高。

分级效率与循环负荷之间存在反向关系。分级效率从百分之五十提高到百分之八十，相同磨矿细度下的循环负荷可从百分之三百降至百分之二百左右。这意味着磨机内物料通过量减少，磨矿条件改善，单位能耗降低。

提高铬矿分级效率的常见措施如下：控制给矿浓度在百分之四十五至六十五之间；维持分级机溢流面的平稳，避免人为波动；定期清理分级机槽底积矿，防止螺旋叶片磨损后提升能力下降；旋流器定期更换沉砂嘴，保持给矿压力的稳定性。

设备规格匹配的计算方法

球磨机与分级机规格匹配的粗算方法如下：

由目标处理量Q和给料粒度F80、产品粒度P80，结合功指数Wi计算磨矿所需功率P，乘以安全系数一点二至一点五选定磨机型号。由磨机处理量和循环负荷CL计算分级机的返砂量R，返砂量乘以一点三至一点五的安全系数确定螺旋直径或旋流器台数。分级机溢流细度需达到目标细度的百分之九十至九十五，由溢流细度结合分级效率确定分级机的分级粒度，再选配相应规格。最后校核磨机新给料量与返砂量之和即总给料量是否超出磨机允许的最大给料量，一般不超过磨机有效容积的百分之三十。

现场案例

甘肃省某铬矿选厂设计原矿处理量五百吨每天，原矿经过三段一闭路破碎后，入磨粒度P80十二毫米。一段磨矿采用MQG二点七乘三点六米格子型球磨机，配FG二点四米高堰式双螺旋分级机；二段磨矿采用MQY二点一乘三点六米溢流型球磨机，配四组旋流器。

螺旋分级机溢流细度控制在负零点五毫米占百分之八十五，浓度百分之五十，分级效率约百分之五十二。旋流器给矿浓度百分之三十，给矿压力零点零八兆帕，溢流细度负零点零七四毫米占百分之七十五，分级效率约百分之八十一。最终磨矿产品能够满足摇床重选的给矿要求。

投产后三个月内，分级机返砂量出现过大幅波动。经排查发现螺旋叶片磨损不均匀，导致提升能力下降。更换新螺旋叶片并调整溢流堰高度后恢复稳定。该厂的磨矿分级系统运行经验表明，分级机的定期维护与球磨机的钢球补充同样重要，两者必须同步管理。

铬矿选矿球磨机与分级机的匹配方案需要从矿石性质、处理量、目标细度和设备特性四个维度综合考量。一段粗磨推荐格子型球磨机配螺旋分级机，依靠其稳定可靠和适应性强的特点保证基础产能；二段细磨推荐溢流型球磨机配旋流器，充分发挥其高分级效率的优势。循环负荷控制在百分之二百至四百，分级效率维持在合理范围，同时定期检查分级机叶片磨损和旋流器沉砂嘴状况，是保障磨矿分级系统稳定运行的关键手段。如需根据您的铬矿性质和产能需求获取定制化匹配方案，可将矿石功指数、入磨粒度和目标细度数据发给我们。
