选矿中间产品水分靠手捏判断？微波水分仪加自动加水把误差从5%压到1%

先说三个重点

• 选矿流程中中间产品的水分直接影响磨矿浓度、分级效率和重选效果，但大多数选厂还在靠操作工手捏目测

• 微波水分仪穿透物料直接测量内部水分，不受表面颜色和矿种变化影响，精度可达±0.5%

• 水分仪信号反馈给自动加水系统，形成闭环控制，杜绝人工调节的滞后和随意性

• 某锡选厂应用后，摇床给矿浓度波动从±6%收窄到±1.5%，尾矿锡品位明显下降

水分的判断还靠手捏，这个方式该换了

去锡矿选厂的磨矿车间，经常能看到操作工抓一把矿浆，捏一捏、看一看，然后告诉控制室浓度高了还是低了。如果再走近一些，很可能看到他用手指捻一下矿浆的流动性，凭感觉判断要不要加水。

手捏判断是选矿现场最古老的检测方式，也是存在时间最长的短板之一。原因是人的判断误差很大。同一把矿浆，老班长捻出来的结论和新手捻出来的结论可能相差五六个百分点。同一个操作工，早上精神状态好和下午疲劳时的判断尺度也不一样。更不用说矿浆的颜色、粒度组成对目测的干扰，黑一点的矿看着像浓度高，白一点的像浓度低。

这个问题的严重性在于，水分和浓度在选矿流程中是最基础的工艺参数，直接影响后续所有作业。磨矿浓度错了，磨矿细度跟着变，分级效率跟着变，摇床床面上的分带跟着变，回收率也跟着变。一个环节的误差经过流程放大，最后体现在精矿指标上的影响往往比预想的要大得多。

锡矿选矿中间产品在线水分控制要做的事情很简单，就是让水分测量从经验判断变成仪器测量，让加水调节从手动操作变成自动控制。这不是什么高深的技术，在食品、化工、建材行业已经应用了几十年。但在选矿行业，多数选厂仍然在用手捏的方式解决一个本该由仪器解决的问题。

微波水分仪：穿透测量，不受表面干扰

微波水分仪是目前适用于选矿中间产品在线水分监测的主要技术手段。

它的工作原理基于微波与水分子的相互作用。水分子是极性分子，在微波电场中会发生取向极化，消耗微波能量。微波信号穿过物料层时，被水分子吸收的程度与物料中的水分含量成正比。通过测量微波穿过物料前后的功率衰减和相位变化，可以计算出物料中的水分含量。

微波测量有几个特点让它适合选矿现场使用。第一，微波能够穿透物料，测量的是物料内部的水分，而不是表面水分。这比红外线等表面测量技术更真实地反映了物料的整体水分状态。第二，微波测量对物料颜色、矿种变化不敏感，同一台设备测锡矿和测铁矿的精度差异不大。第三，微波测量是连续的、非接触的，没有磨损问题，适合在皮带输送线或管道上安装。

在选矿流程中，微波水分仪可以安装在皮带输送机上方，测量矿石或精矿的水分。也可以安装在管道中，测量矿浆的浓度。对于中间产品的在线水分控制，最常见的安装位置是磨机排矿口到分级机之间的管道、分级机溢流到重选设备的管道、以及精矿产品输送皮带上。

目前工业级微波水分仪的测量精度通常可以达到±0.3%到±0.8%。对于选矿中间产品的水分控制来说，这个精度足够满足工艺要求。仪器的响应速度在1到5秒之间，可以实时反映水分的瞬时变化。

自动加水调节系统怎么搭配

水分测出来之后，还要能够自动调节水分，否则仪器只是一个显示器，没有改变控制方式。

自动加水调节系统的逻辑并不复杂。微波水分仪实时检测物料的水分含量，将信号传送给控制器。控制器将实测值与设定的目标水分值进行比较，计算偏差。偏差信号经过PID运算后，输出控制指令给加水阀门，调节加水量。当实测水分低于目标值时，控制器加大阀门开度增加加水量。当实测水分高于目标值时，控制器减小阀门开度减少加水量。偏差消失后阀门回到平衡位置。

这套控制逻辑是标准的闭环控制，核心部件是三个：测量端（微波水分仪）、控制端（PLC或专用控制器）、执行端（电动调节阀）。

执行端的选型需要匹配加水管道的口径和压力。通常选用线性调节特性的电动蝶阀或电动球阀，响应速度在2到10秒之间完全开启或关闭。阀门的材质建议选用不锈钢或工程塑料，避免矿浆中的腐蚀性物质对阀体造成损坏。

加水点位置的设置需要经过现场验证。加水点距离水分测量点的距离不能太近，否则水还没混合均匀就测到了，控制信号会产生振荡。距离也不能太远，否则控制滞后太大，响应速度跟不上流程的变化。通常在加水点下游3到5个管径的位置设置测量点，保证水和物料有充分的混合距离。

在锡矿选厂的实际应用

广西某锡矿选厂提供了一个比较完整的应用实例。

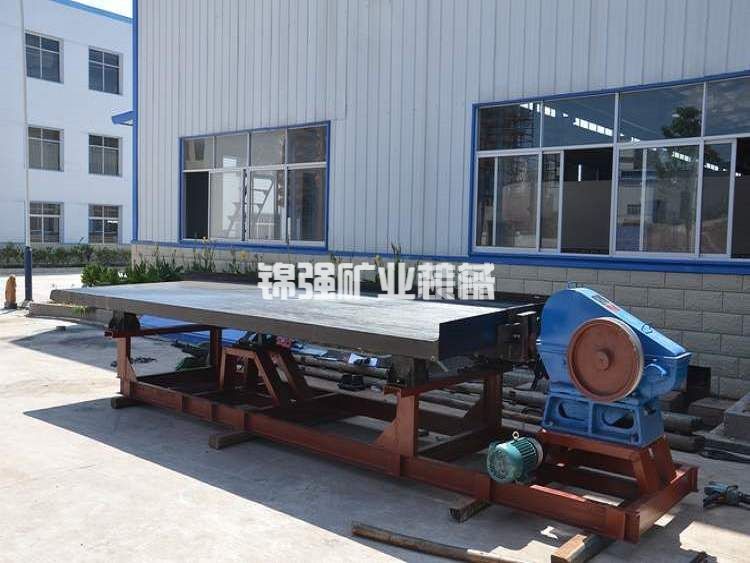

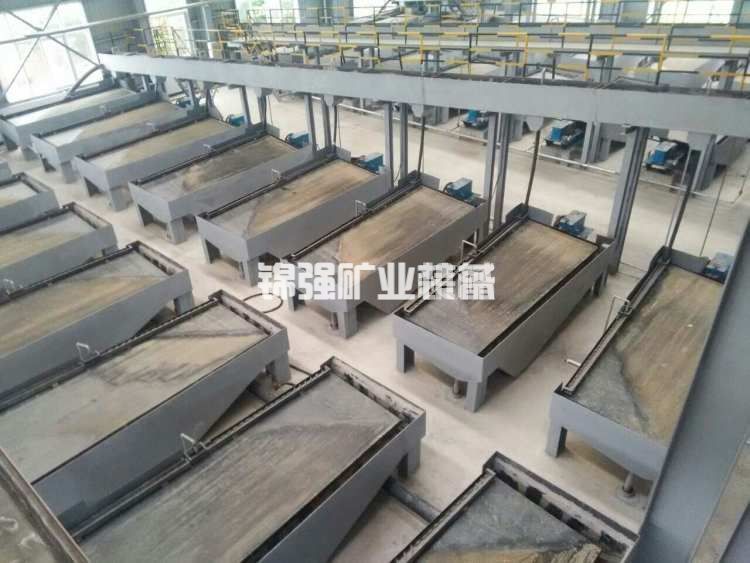

该厂的磨矿工段采用一段闭路磨矿流程，球磨机排矿经螺旋分级机分级，溢流（浓度为28%-35%）进入摇床重选。分级机溢流浓度和摇床给矿浓度的稳定性直接决定了摇床的分选效果。该厂在分级机溢流管上安装了微波浓度计，在磨机给矿口安装了自动加水阀，由PLC控制器根据浓度反馈信号自动调节磨机给矿水量。

改造前的情况是，操作工每半小时取样一次，用浓度壶法测量分级机溢流浓度，发现偏差后手动调节磨机加水阀。浓度壶法的测量精度在±2%左右，加上操作工的判断误差，实际浓度控制的精度在±5%以上。改造后的数据：

摇床给矿浓度的稳定化直接影响了分选效果。该厂统计了改造前后三个月的摇床作业指标：摇床粗选段的锡回收率从68%提升到了72%，尾矿锡品位从0.25%降到了0.18%。

操作工对这个系统的接受度比较高。班组长说，以前一个班次要测十几次浓度，手忙脚乱还不一定调得准。现在只需要每班做两次浓度壶测量来验证仪表读数是否正确，其他时间都在监控室看屏幕上的实时曲线。浓度超限时系统会自动报警，也可以手动介入调整，但大部分时间不需要人干预。

安装位置和维护要点

微波水分仪和浓度计在选矿现场的安装和维护有自己的特点，需要注意几个方面。

仪表的安装位置对测量准确性有直接的影响。对于皮带输送线上的物料，仪表应安装在物料厚度稳定、皮带运行平稳的位置。避免安装在给料点正下方或皮带接头处。对于管道中的矿浆测量，仪表应安装在直管段，距离弯头、阀门、三通等管件的距离不小于5倍管径。矿浆流速应保持在1到3米/秒之间，流速过低会导致沉积堵塞，流速过高会加速磨损。

仪表的标定是保证精度的前提。微波仪表在出厂时已经做了标定，但不同物料的介电特性不同，在现场安装后需要做一次实物的取样标定。具体做法是：在仪表安装位置取同步样品，用烘干法测量真实水分值，与仪表读数进行对比和校准。当物料性质发生较大变化时（如矿石采区更换），需要重新标定。

镜面污染是现场需要关注的问题。微波仪表的传感器探头如果直接接触物料，表面会逐渐粘附矿泥或形成垢层，影响测量精度。建议安装自动清洗装置，定期用清水或压缩空气吹扫探头表面。清洗频率根据物料的含泥量和粘附性确定，可以从每班次一次开始调试。

环境温度的影响也需要考虑。微波仪表内部有温度补偿电路，可以在-20℃到60℃范围内正常工作。但如果安装在室外，夏季阳光直射会导致仪表内部温度超限，建议加装遮阳罩。冬季低温环境下，管道测量点的矿浆可能冻结，需要采取保温或伴热措施。

几个选型和使用中的常见问题

微波水分仪的价格区间较宽，进口品牌和国产品牌在售价和性能上有一定差距。对于锡矿选厂而言，如果测量精度要求±0.5%以内、矿种变化频繁，进口品牌在稳定性和适应性上有优势，但价格通常高出30%到50%。如果测量精度要求±1%、物料性质相对稳定，国产品牌的性价比更高。对于大多数选厂的中等精度应用场景，国产仪表完全可以满足工艺要求，是更实惠的选择。

有些选厂之前用过红外水分仪，效果不理想，就对在线水分测量技术失去了信心。但微波和红外是完全不同的技术路线，红外只能测量表面水分，且受物料颜色影响大。而微波测量的是内部水分且不受颜色影响，两者的适用范围和精度表现差异很大。有过红外使用经验的选厂在评估微波方案时，建议重新用微波仪表做一次现场测试，用数据说话。

控制系统的参数整定是一个试错过程。PID参数如果设置不当，加水阀会在目标值附近来回振荡，反而造成更大的波动。建议在系统投运初期，先将PID的积分和微分作用调弱，以比例调节为主，观察系统的响应特性后再逐步增加积分和微分的作用强度。

从手捏到自动控制，这一步迟早要走

选矿中间产品水分控制的方式，某种程度上反映了一个选厂的管理水平和技术意识。手捏判断是过去几十年留下来的习惯，但矿石越来越难选、指标要求越来越高，靠经验判断的粗放方式已经很难满足现在的生产要求。

微波水分仪和自动加水调节的组合，实现的是从离散检测到连续监测、从手动调节到自动控制的双重转变。这套系统的投资不大、实施周期短、操作难度低，但效果清晰可见。它的直接效益是减少操作工的劳动强度，更深层的效益是为选矿流程提供稳定的作业条件，让磨矿、分级、重选等环节在相对一致的浓度环境下运行，从而释放出原本被波动掩盖的回收潜力。

如果你的选厂目前还在用手捏判断水分或浓度，可以先用浓度壶法连续一周记录每小时的实测数据，看看波动到底有多大。很多选厂第一次做这个统计时，结果都比预想的差很多。把这些数据和现有流程中哪个环节的浓度波动最严重的说明发给我们，一周内可以出具适用于你们流程的在线水分控制方案和投资测算，帮你评估这套系统在你们选厂的投入回报周期。
